方形搖擺篩的結構
方形搖擺篩的結構
從篩機搖動體即篩箱運動軌跡來看，方型搖擺篩又稱往復篩，其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。
搖擺篩的工作原理為，篩機起動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，終完成篩分工作。
方形搖擺篩廣泛用于化工及新材料、冶金、金屬粉末、礦物粉末、食品、鹽、糖、磨料、飼料等行業。通過方型回旋篩將激振器發生的回旋運動，傳至篩面，從而使物料在篩機前部迅速分散，從而達到篩分之目的。
方形搖擺篩主要由入料口、篩框、篩網、篩箱、自清理系統、變速器、底座、出料口、電機等部分組成。
1、框架結構

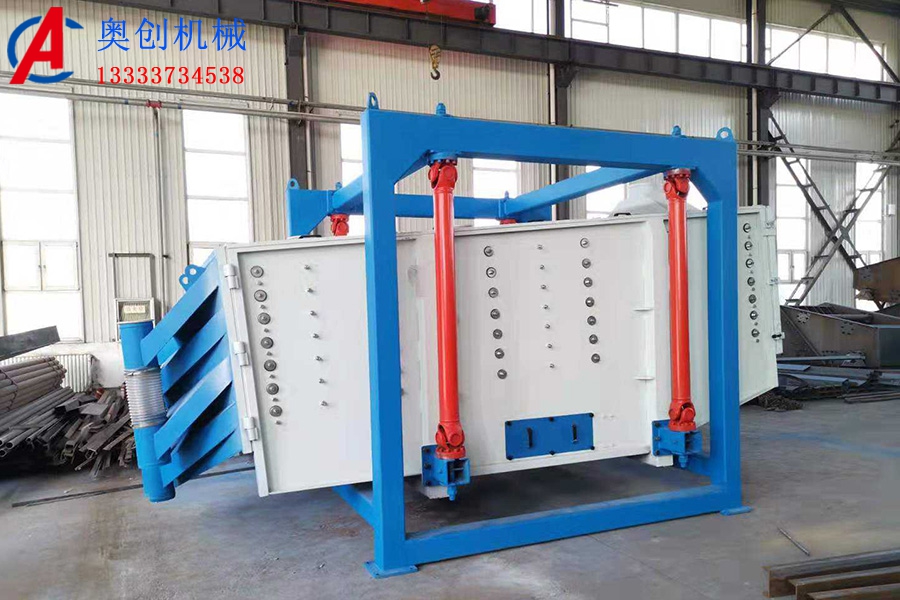

方形搖擺篩利用四根萬向傳動軸把箱體掛在外框架上，我們的吊掛用的是雙滾子萬向傳動軸，雙向注油嘴，通過和變速器、電機的配合，讓箱體進行平面回旋的篩分運動，不僅穩固，而且美觀大方。
2、進料口
進料口改變了原來依附在后門上的設計，增加分料板結構使進料也越發簡單快捷、分料更有效均；后門的重量減輕，讓進料一端的搖擺運動更有力.使得投入篩面的物料更快速的分散篩分。
3、 出料口
方型搖擺篩的出料口位于方形搖擺篩斜下方，可以根據客戶的物料篩分需要進行各種不同設計通過改變出料口的角度、長度、料管直徑等方式，適應各種性狀物料流出篩體。我們的設計更著力于方便大流量，快速不堵塞的流出篩體，改變各種角度，增加出料管道直徑，減少流出距離等各種工藝方法。
4、變速器
整體箱式結構的變速器將電機產生的原動力均勻分散并傳遞，也十分牢固，是方形搖擺篩能夠仿人工溫和運行的關鍵結構；內部使用市面上最好的SKF或者NSK純進口軸承，設計也更先進穩定。
5、電機
電機通電后為整臺機器提供運行動力。
6、篩箱和篩網
我們的網架是經過長期經驗改進的設計與生產工藝，結構更牢固有力，將篩網拉緊使得內部不容易竄料，篩分精度更高，也更方便進行篩網的更換；同時根據需求可在篩箱內加多層不同目數的篩網，進行物料分級；篩箱可根據需求進行多箱設計，提效增量；每個篩網小格內有合理大小與數量的彈跳球在篩分過程中清理網孔，讓篩分效率更有保證，篩網上的保護布條能更有效的延長篩網使用壽命。
7、自清理系統
自動清理系統由彈跳球和擋球網組成，分布在篩網之間，在篩機運行的時候，彈跳球同時工作，撞擊篩網解決物料堵孔問題。
